高频脉冲高压场景专用：HVR80/HVR82无感电阻选型与应用要点

HVR80、HVR82系列为高频脉冲高压场景专属厚膜无感电阻，采用低寄生参数结构设计，具备耐高压、抗脉冲冲击、高频特性稳定、温漂系数低等核心优势，广泛适配高压脉冲电源、等离子发生设备、高压测试仪器、静电喷涂设备、医疗高压诊疗设备等高频高压工况，是脉冲分压、浪涌吸收、负载匹配、过压保护场景的核心元器件。奥创小编将结合高频脉冲高压场景的工况特点，详细拆解两款电阻的差异化参数、精准选型标准与落地应用关键要点。

一、HVR80/HVR82核心产品特性

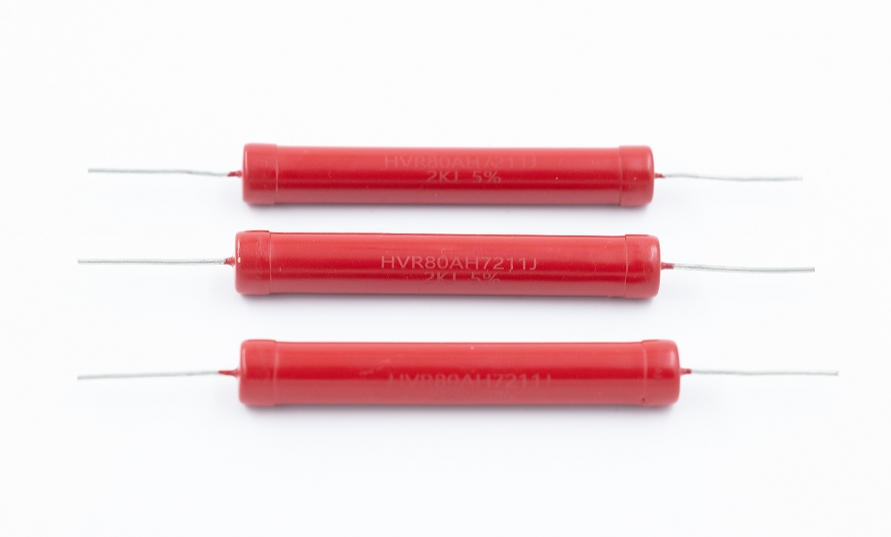

HVR80核心产品特性

1. 超高耐压长爬距设计陶瓷管加长绝缘段，最高100kVDC连续工作，不易爬电、表面起弧，适配高压开关柜、X光、静电除尘、储能泄放等高电压设备。

2. 超大功率与脉冲承载3~500W全覆盖，陶瓷管热容大，瞬时短路、电容放电大能量不易烧膜；支持螺杆水冷散热，长期连续大功率负载不降额。

3. 全阻值覆盖，低阻可选可做10Ω~百欧级低阻高压限流，适合高压回路限流、缓冲、大功率假负载。

4. 多机械安装方案A直插插件、B螺杆螺栓固定、C法兰水冷，适配机柜、散热器、油浸罐体多种安装场景。

5. 高压稳定性优异低电压系数、低温漂，长期高压负载阻值漂移＜0.2%，可用于高压标准分压、耐压仪校准电阻。

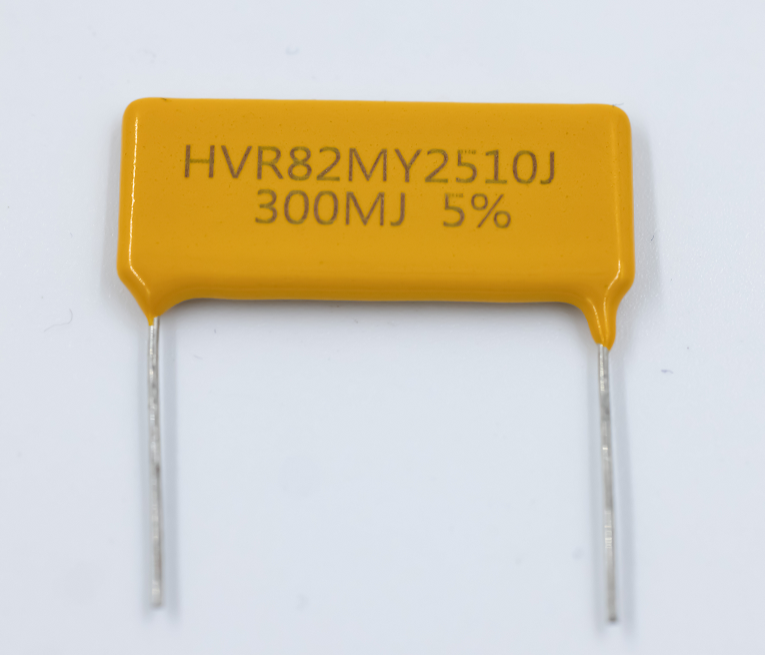

HVR82核心产品特性

1. 超薄片式，PCB紧凑布局扁平薄片结构，占用垂直空间极小，多颗并排分压不干涉，适合小型高压电源、便携式耐压仪、医疗小电源板卡。

2. 超宽耐高温区间-55℃~+225℃，适合高温烘箱、密闭灌封、汽车高温电控。

3. 极致低寄生电感平面对称印刷电阻膜，电感＜0.05μH，纳秒/微秒高频脉冲、高频逆变回路无自激振荡。

4. 小型化低成本0.25W~12W小功率全规格，原材料用量少，批量成本低于同功率HVR80圆柱款。

5. 适合微弱电流采样、绝缘检测分压回路。

二、高频脉冲高压场景核心选型要点

1.区分持续耐压与脉冲峰值耐压

高频脉冲场景存在持续工作高压+瞬时脉冲浪涌高压双重工况，两类耐压参数需同时满足，杜绝击穿隐患。一是持续额定工作电压，需保证电阻额定持续电压高于电路最大稳态工作电压，预留20%以上安全裕量，避免长期高压老化导致绝缘失效；二是脉冲峰值耐压，需匹配电路瞬时最高脉冲电压，严禁峰值超规格运行。

2.按脉冲等效功率核算，预留过载冗余

高频脉冲工况瞬时功率极大，不能以常规平均功率简单选型，需依据脉冲宽度、脉冲频率、峰值电流计算等效耗散功率。常规选型原则为：电阻额定功率≥电路等效脉冲功耗的1.3~1.5倍，高频次、高占空比脉冲场景需提升至1.5~2倍冗余。

3.保障阻抗稳定性

高频脉冲电路选型核心在于把控寄生参数：一是寄生电感，HVR80/HVR82标准品≤0.1μH可满足多数高频场景，MHz级超高频工况需选低感定制规格；二是自谐振频率需≥工作脉冲频率1.5~2倍，确保工作频段内阻抗纯阻性；三是阻值精度，精密场景选±1%，普通场景选±5%。

4.阻值与工况适配选型

结合电路功能匹配阻值区间：高压分压、信号采样场景优先选用100kΩ~100MΩ高阻值规格；脉冲放电、浪涌吸收、负载限流场景选用1kΩ~100kΩ中低阻值规格；高频阻抗匹配场景需精准选型，规避阻抗失配问题。

三、典型应用场景与适配方案

1.高压测试、精密测量仪器

①标准分压臂、精密校准、高稳定采样、长期带载漂移要求高

优选：HVR80低温漂、低电压系数，高压下阻值变化极小，适合计量级精密分压。

②小型便携测试仪、主板多路分压、微型绝缘检测仪、空间受限电路板

优选：HVR82薄片省空间，多颗并排多路采样，中小功率标准化高阻。

2.工业高压设备（等离子、静电喷涂、真空设备）

①主力标配：HVR80

喷涂/等离子高压输出限流、真空设备高压泄放电阻都需要长爬距防打火；可螺杆固定散热，长期连续高压工作稳定性强，油浸/灌封工况适配性更好。

②配套辅件：HVR82

狭小电路板分压采样，耐高温，适配设备密闭高温腔体环境。

3.医疗高压诊疗设备（CT、X光机）

①球管大功率高压主回路、高压泄放、短路缓冲、kV级主限流

必选：HVR80大体积陶瓷散热、抗大脉冲冲击，绝缘爬距满足医疗安规，可法兰/螺杆散热安装，长时间连续工作稳定。

②设备控制主板、高压反馈采样、微弱电流检测、小型分压回路

配套选用：HVR82扁平小型化，适配医疗设备紧凑板卡布局，宽温适应设备内部密闭高温环境。

4.高压脉冲电源、DC-DC高压变换电路

①大功率、大能量脉冲、输出电压＞30kV、电容充放电泄放、持续大功率负载

首选：HVR80

优势：长陶瓷管爬电大、脉冲耐受能量高、功率覆盖3–500W，螺杆款可加装散热，大冲击不易烧毁，适合高压侧限流、泄放、缓冲负载。

②小功率板载、PCB内置、高频微秒级脉冲、电压≤30kV、空间狭小

首选：HVR82

优势：片状超低寄生电感、扁平贴板、耐高温，高频开关无振荡，适配DC-DC内部分压、采样小信号回路。

四、安装与使用核心注意事项

1.散热设计规范

高频脉冲工况电阻持续发热，散热不足会导致阻值漂移、寿命衰减。安装时需预留充足散热空间，密闭机箱需搭配散热风道或辅助散热片；电阻器件工作时温升较高，禁止紧贴PCB板、绝缘线材等易燃器件，避免积热老化。多电阻并联使用时，需分散布局，避免集中散热导致局部温度过高。

2.高压绝缘与布线规范

高压脉冲工况下，布线间距不足易引发电弧、串扰。电阻高压端与周边元器件、PCB走线需保留足够安全绝缘距离，根据电压等级匹配爬电间距；禁止电阻引脚近距离平行走线，减少高频寄生电容、电感干扰；高湿、粉尘工况可采用绝缘灌封、套管防护，提升高压耐受性。

3.工况使用禁忌

严禁超峰值电压、超额定功率长期运行，瞬时脉冲过载时间不可超过器件规格上限；避免高频次、超规格脉冲冲击反复累积，导致电阻膜层疲劳失效；禁止在强腐蚀、超高温恶劣环境下无防护使用，防止绝缘层、电阻基体损坏。

4.并联串联使用规范

高压高阻场景需多电阻串联分压时，优先选用同型号、同精度、同批次HVR80/HVR82电阻，保障电压均分，避免单颗电阻过压击穿；大电流泄放场景并联使用时，确保电流均匀分配，防止单颗电阻过载烧毁。
