■ 产品简述及特点

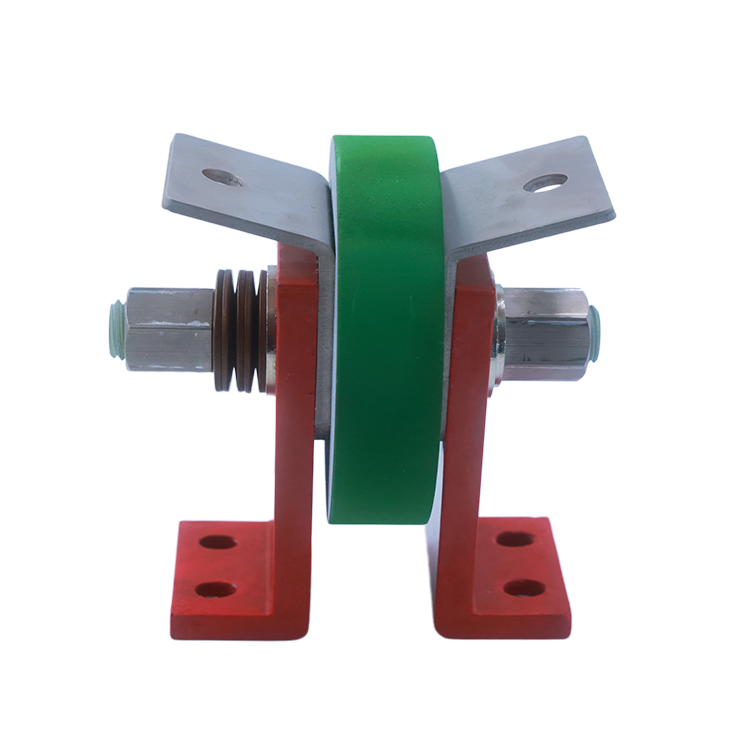

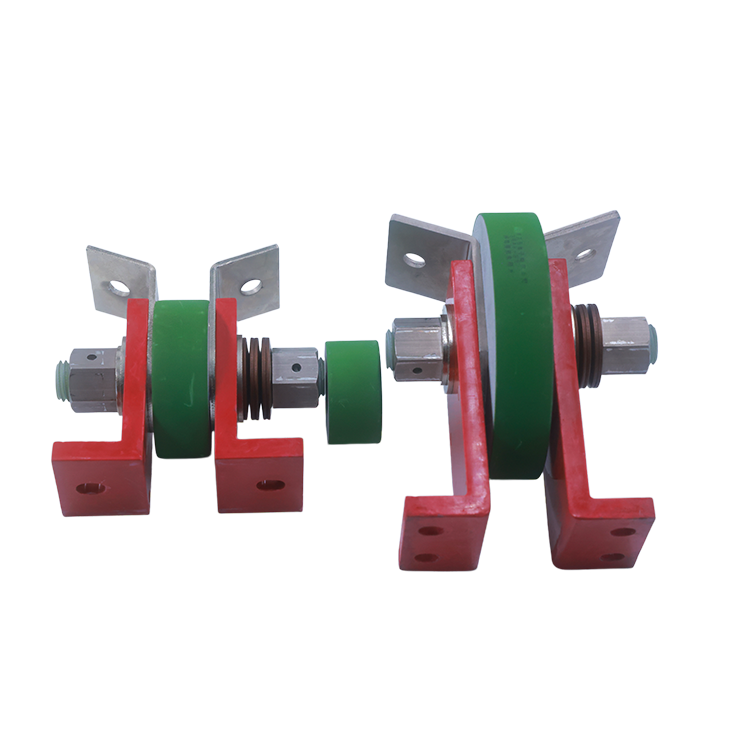

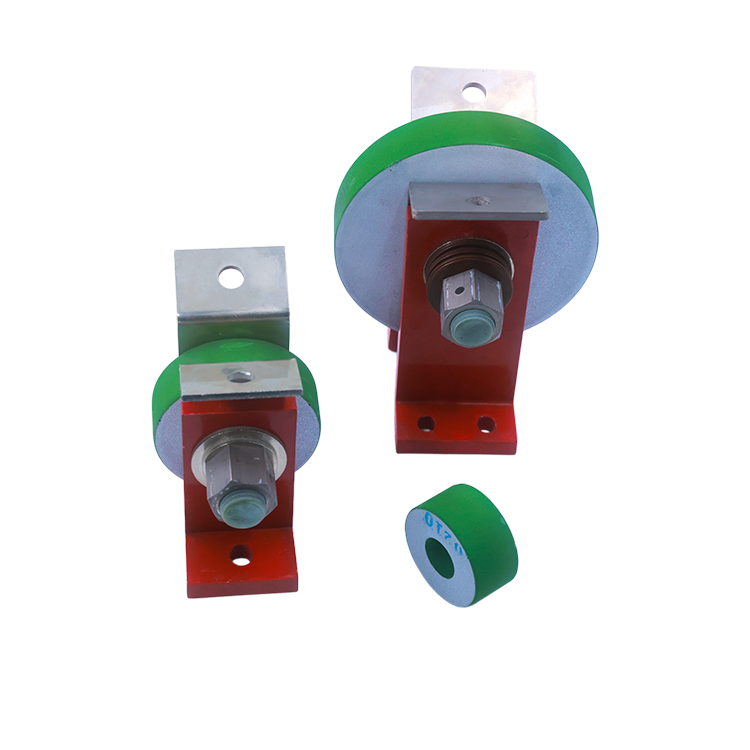

陶瓷线性电阻，是一款特殊的线性电阻器，具有强大的抗脉冲过载能力，其整个电阻体都是导电路径，较普通表面导电型电阻器的电流通道面积大很多，而且其体积比热容大（约为水的2倍），所以其为无电电阻器，特别适合在小体积小质量的情况下可靠实现大的脉冲过载能力。 高压，无感，陶瓷线性电阻由粘土、氧化铝和碳的混合物制造。通常用铝、铜、镍作电极，提供可靠的电气接触，侧面涂层用于改善介质耐压。线性瓷电阻器电阻率范围宽，可以作成各种各样的几何形状。

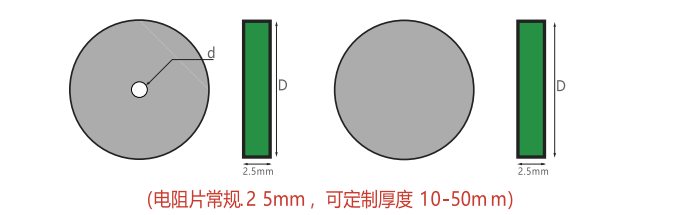

■ 产品尺寸图
◆ 产品尺寸表尺寸单位：mm
规格 | 外径D | 内径d | 功率W | 最大能量J | 截面积cm² | 体积cm³ | 热时间常数τ | 重量g | 阻值范围Ω | 耐压KV | |
| RA3100 | 31 | 00 | 5.5 | 4800 | 7.54 | 19.2 | 870 | 39 | 1.13 | 225 | 12 |
| RA3111 | 11 | 5.5 | 4200 | 6.59 | 16.8 | 760 | 33 | 1.29 | 258 | ||
*备注 客户有特殊要求，可以协商定制。
■ 性能指示
| 短时工作温度：外径112mm以下，≤300℃；外径大于112mm，≤250℃。 |
| 连续工作温度：≤150℃。 |
| 电阻片的热膨胀系数：≤7.0×10-6℃ |
| 电阻片的脉冲负荷温升：（输入能量为250J/cm³时）≤125℃ |
电阻片的短时工作体积热容量：a）代号为RA10~RA15的电阻片，≥500J/cm³； b）代号为RA07~RA03的电阻片，≥600J/cm³； |
| 抗压强度（每片环面均匀受力）：≥12000N。 |
| 电极镀层与电阻片的附着力：＞627N/cm²。 |
| 电阻片的表面接触电阻：＜1.5×10-3Ω。 |
| 电阻片的短时工作允许温升：注入能量为500J/cm³时，温升≤300℃；电阻片经受两次脉冲负荷后，在常温时电阻值变化应≤5%。 |
| 电阻片耐湿能力：电阻片在相对温度98%（20℃）条件下存放5h，再在120℃烘干箱中干燥5h，冷却至常温后，电阻值变化率不大于5%，并且仍具有（表1）规定的绝缘能力。 |
（表一）
| 代号 | 工频耐压（12ms），KV（50Hz) | 雷电冲击，KV（1.2/50us波形） | 试验条件 |
| RA127026 | 4.8 | 20 | 0.5MPa的SF6气体中 |
| RA075465 | 9.6 | 20 | 0.3MPa的SF6气体中 |
■ 客户选型 例如：RA615100L25RJ(此款产品为RA615100L 25Ω，精度5%的高能电阻)
RA | 15100 | L | 25R | J |
产品类别 | 尺寸（外径×内径） | 封装 | 阻值 | 精度 |
RA=电阻片 RA6=6片电阻组合 RA5=5片电阻组合 | 15100=151*00 15126=151*26 | K=黑色 L=绿色 | 25R=25Ω 1K=1000Ω R5=0.5Ω | F(±1%) J（±5%） K(±10%) |
