■ 产品简述及特点

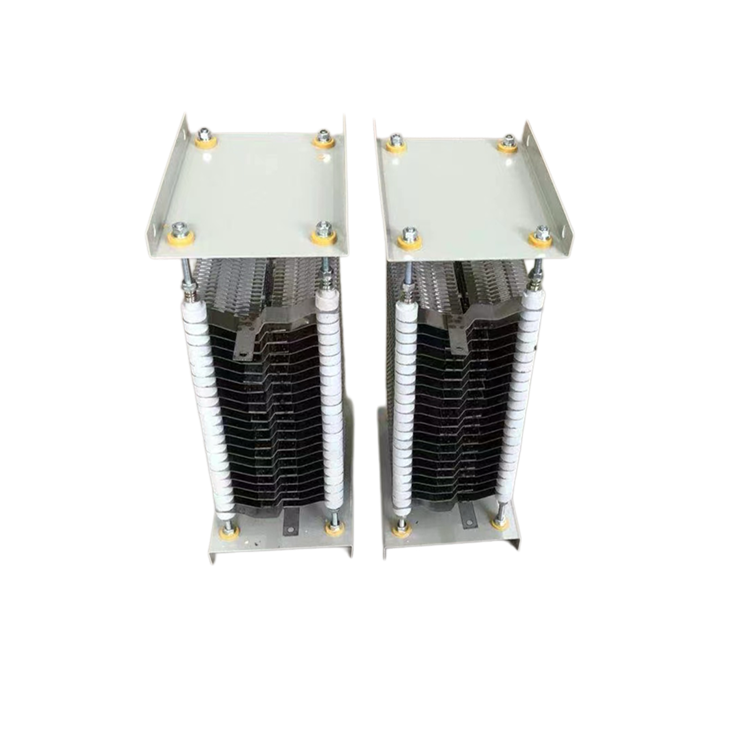

不锈钢电阻器采用低温度系数合金片材料依据客户的要求通过裁剪，冲压成不同尺寸大小和形状，实行串并联方式组合。电阻片与电阻片之间采用绝缘材料阻隔，或采用定型耐高温瓷垫固定。引出端为不锈钢端片，可任意抽头方便客户连接。

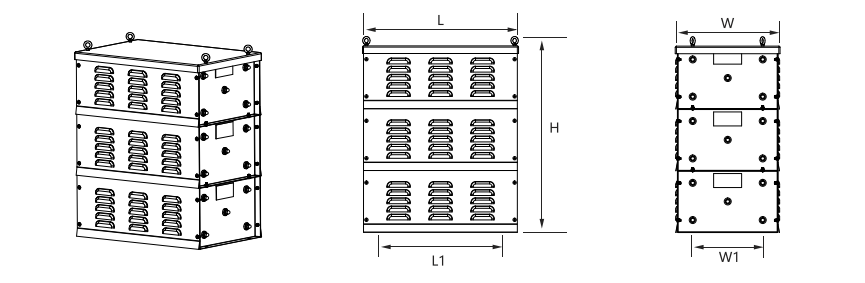

■ 产品尺寸图
◆ 产品尺寸表尺寸单位：mm
型号 | 功率W（25℃） | 尺寸（MM） | 阻值范围（Ω） | 额定电流（A） | 阻值公差 | ||||
L±2 | W±2 | H±2 | L1±2 | W1±2 | |||||
| GXBX | 10 | 630 | 460 | 280 | 605 | 260 | 0.01~500 | 10~500 | F(±1%) G(±2%) J(±5%) K(±10%) |
| GXBX | 20 | 630 | 460 | 480 | 605 | 260 | |||
| GXBX | 30 | 630 | 460 | 680 | 605 | 260 | |||
| GXBX | 40 | 630 | 460 | 880 | 605 | 260 | |||
| GXBX | 50 | 630 | 460 | 1080 | 605 | 260 | |||
| GXBX | 60 | 630 | 460 | 1280 | 605 | 260 | |||
| GXBX | 70 | 630 | 460 | 1480 | 605 | 260 | |||
| GXBX | 12 | 920 | 460 | 280 | 855 | 260 | |||
| GXBX | 90 | 920 | 460 | 1080 | 855 | 260 | |||
*备注 客户有特殊要求，可以协商定制。
■ 性能指示
| 特性 | 检查方法 | 性能要求 | 试验标准 |
| 耐低温 | -65℃±3℃环境条件下储存2H | R≤±（1%±0.1Ω） | GB5729.4.23 |
| 额定负荷 | 40℃Ur 1h | R≤±（3%±0.1Ω） | GB5729.4.25 |
| 短时过负荷 | 5倍Pr 5S | R≤±（2%±0.1Ω） | GB5729.4.13 |
| 绝缘电阻 | DC1000V | R≥10MΩ | GB5729.4.6 |
| 耐高温 | -65℃±3℃环境条件下储存2H | R≤±（1%±0.1Ω） | GB5729.4.23 |
| 负荷寿命 | 25℃Ur 500h | R≤±（3%±0.1Ω） | GB5729.4.25 |
| 端子强度 | 40N | 无可见损伤 | GB5729.4.16 |
| 不燃性 | 10倍Pr 5S | 允许开路，不燃烧 | |
| 耐振性 | f：10-55-10HZ a=1g X.Y.Z各2h | 无可见损伤R≤±（2%R+0.1Ω） | GB5729.4.22 |
■ 客户选型 例如：GXBX 20KW 2RJ(此款产品为常规品20KW/2Ω铝壳电阻器)
GXBX | 20KW | 2R | J |
产品型号 | 功率 | 阻值 | 精度 |
9KW=9KW 12KW=12KW 20KW=20KW | R08=0.08Ω 3R=3Ω 20R=20Ω | F(±1%) J（±5%） K(±10%) |
