厚膜无感高压电阻在储能行业的应用(图文)

随着新型储能向高压化、大功率、高频化、高可靠性方向快速迭代，储能系统对核心电子元器件的性能要求愈发严苛。厚膜无感高压电阻凭借无感高频特性、高耐压等级等核心优势，完美适配储能系统运行工况，广泛应用于全场景储能设备，是保障储能系统安全稳定运行的关键被动元器件。

一、厚膜无感高压电阻核心适配优势

高耐压高功率，耐受高压冲击：基于陶瓷基底厚膜烧结工艺，耐压等级可达数百伏至数千伏，可适配储能系统直流高压母线、高压电池簇、高压逆变回路的电压环境，同时具备优异的瞬时脉冲功率承受能力，可抵御储能系统充切换、电网波动带来的瞬时大电流、高电压冲击。

环境适应性强，适配户外储能场景：产品自带抗硫化、防潮、防尘防护涂层，耐高温、抗老化，可适应储能集装箱户外高低温交变、高湿、粉尘复杂工况，大幅延长储能设备使用寿命，满足工商业及电网储能长期无人值守的运行需求。

无感低寄生参数，适配高频工况：采用厚膜印刷工艺，无绕线结构，寄生电感趋近于零，可有效避免储能变流器、高频开关电路中出现电磁干扰、信号畸变、谐振震荡等问题，保障高频工况下电路控制精度与运行稳定性，解决传统电阻高频失效、发热严重的痛点。

小型化集成化，适配紧凑布局：标准化贴片封装，体积小巧，可适配储能PCB高密度紧凑布局，契合储能设备轻量化、集成化的发展趋势，同时具备良好的散热性能，热阻低、温升小，长期满载运行稳定性极强。

二、储能行业核心应用场景及功能原理

（一）储能安全泄放与故障保护系统

储能系统安全防护是行业核心刚需，厚膜无感高压电阻凭借高耐压、高脉冲功率特性，广泛应用于储能设备故障泄放、过压保护、静电泄放场景。

当储能系统出现电网浪涌、电压异常、短路故障时，厚膜无感高压电阻可快速吸收瞬时高压能量、泄放故障电荷，抑制过电压冲击，保护后端电池、变流器、主控模块不受损坏。同时，在储能设备停机、检修、故障断电场景中，持续、安全泄放高压回路残余电量，杜绝高压安全隐患，满足储能电气安全规范要求。此外，在光储一体化系统中，该电阻可适配光伏高压直流侧工况，承担MPPT控制回路保护、高压泄放功能，适配光储协同运行的复杂电气环境。

（二）储能高压配电与电压采样系统

大型电网储能、工商业储能系统采用高压直流母线架构，电压可达500V-1500V，厚膜无感高压电阻是高压分压采样的核心元器件。

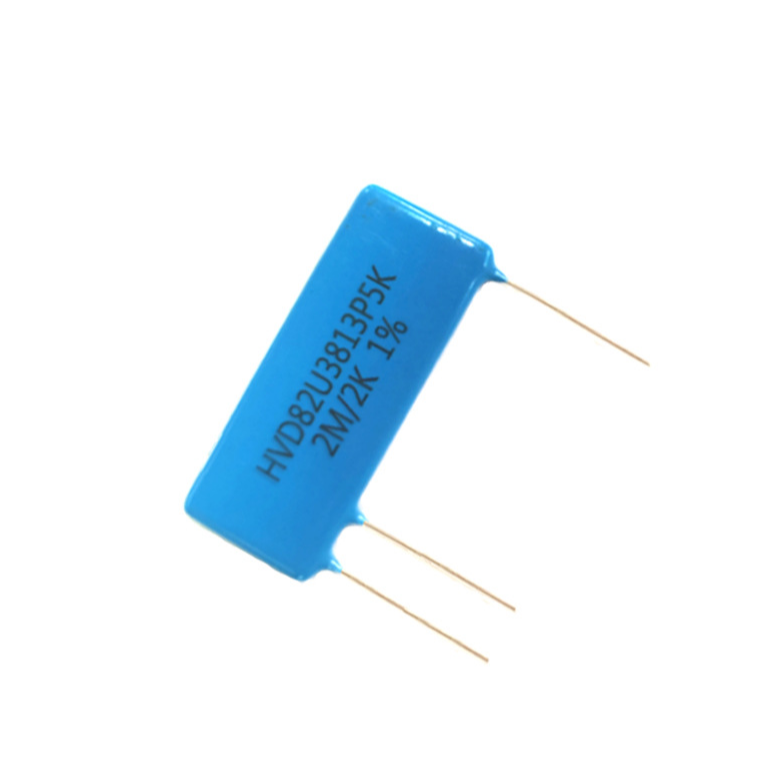

在储能高压配电模块、电压监测单元中，多颗高精度厚膜无感高压电阻组成高压分压网络，将母线超高电压转换为主控芯片可识别的低压信号，为系统充放电控制等提供精准数据支撑。相较于普通电阻，其高精度阻值公差、低温漂特性可保障长期运行下分压精度不漂移，无感特性可抵御电网高频谐波干扰，避免因采样误差导致的储能系统控制失灵、并网故障等问题。

（三）储能电池管理系统（BMS）

BMS是储能电池簇的核心管控单元，负责电池电压、电流、温度监测及均衡保护，厚膜无感高压电阻在此承担均压、泄放、限流等核心功能。

在高压储能电池簇中，多节锂电池串联堆叠会出现单体电池电压不一致的问题，长期压差过大会加速电池衰减、降低容量。厚膜无感高压电阻作为被动均衡电阻，可实现整簇电池电压均衡，提升储能电池循环寿命与系统容量利用率。同时，该电阻可作为限流与高压泄放电阻，在电池系统停机、检修时释放母线残余高压电荷，避免检修触电、电路击穿风险，保障运维安全。其无感特性可避免电池高频采样时的信号干扰，保障BMS采样数据精准度。

（四）储能变流器（PCS）系统

储能变流器是实现交直流双向转换、并网调频、负荷调节的核心设备，其内部电路对电阻高频性能要求极高，是厚膜无感高压电阻的核心应用场景。

一是预充电限流应用：储能PCS上电启动瞬间，直流母线电容会产生极大的冲击浪涌电流，极易击穿电容、开关管等核心器件。厚膜无感高压电阻作为预充电电阻，在上电初期限制冲击电流，平缓母线电压上升速度，待电容充电完成后退出工作，有效保护PCS功率器件，避免瞬时电流冲击损坏设备。

二是高频缓冲与阻尼保护：PCS高频逆变、并网切换过程中，电路易产生高频振荡、电压尖峰。无感设计的厚膜高压电阻无高频电感效应，可有效吸收电路尖峰电压、抑制高频谐振，阻尼电路振荡，稳定逆变输出波形，保障储能并网电能质量，降低谐波干扰。

三是空载泄放与稳压：PCS停机脱网后，快速泄放母线电容残余高压，防止设备空载高压残留，同时在轻载工况下辅助稳压，保障变流器低负载运行稳定性。
