大功率电阻箱应用场景(图文)

大功率电阻箱是一种箱体式电阻器（保护内部组件，具备散热、防尘/防腐功能），由若干不同阻值的定值电阻按特定方式连接而成，主要用于吸收多余功率或模拟真实负载，这类设备通常由多个高功率电阻单元组成，可承受数千瓦至数百千瓦的功率负荷，适用于满足大功率、大惯量、频繁制动设备、（如起重机、电梯、机床）的制动需求，同时适配不允许再生电能回馈电网的场景，避免干扰电网。

 一、技术原理与结构特点

制动电阻箱的技术原理核心是“能量转化”，本质是将电机制动时产生的再生电能，通过内部电阻组件转化为热能消耗，避免电能反向冲击设备或电网。当电机处于减速、制动或重物下放状态时，会产生大量再生电能，这类电能若无法及时处理，会反向涌入变频器直流母线，导致母线电压飙升，损坏变频器、电机等核心设备。制动电阻箱通过专用电路将再生电能引入内部电阻，将电能转化为热能，平稳消耗多余电能，同时辅助电机快速制动，保障设备运行安全

• 核心元件：高功率电阻（常见线绕电阻、波纹瓷管电阻），线绕电阻散热好、功率容量大，适配大功率制动场景；波纹瓷管电阻绝缘性强，适合高压环境，通过串联/并联组合实现不同阻值需求。

• 防护结构：箱体一般采用镀锡板、不锈钢材质制成，具备散热、防尘、防腐功能，防护等级可满足工业环境要求（如IP54），避免内部组件受外界环境损坏。

• 辅助部件：接线端子（连接变频器等设备）、散热结构（散热片、风扇），防止电阻过热，保障设备长时间稳定运行。

二、应用场景分析

制动电阻箱的应用场景高度聚焦“电机制动、再生电能消耗”，核心适配大功率、大惯量、频繁制动的工业设备，具体场景如下：

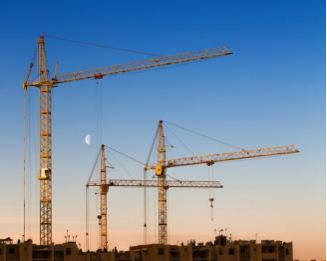

●起重机械领域：塔吊、龙门吊、矿用卷扬机等设备，在吊钩升降、大小车行走时需频繁制动，制动电阻箱消耗再生电能，防止设备溜车、坠物，保障重载作业安全。

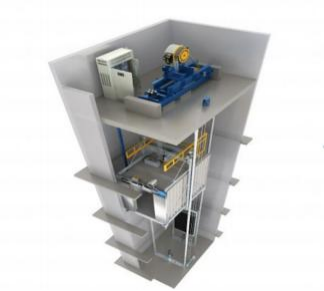

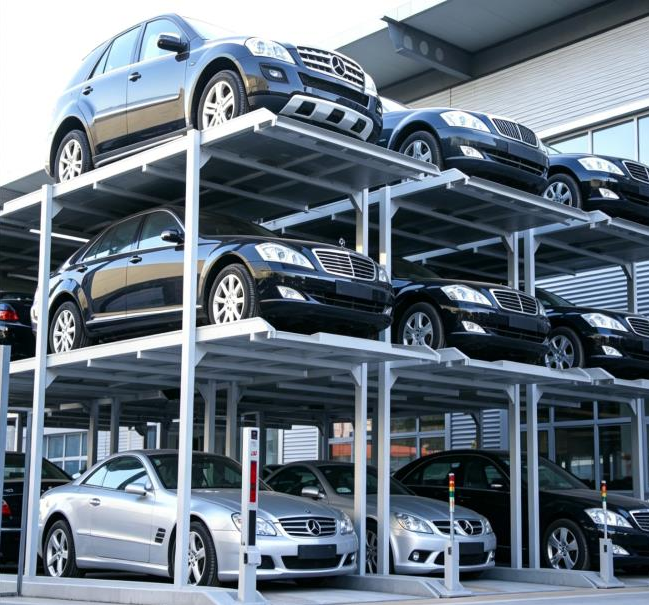

●电梯与升降机领域：乘客电梯、货梯、立体车库升降机，制动时产生的再生电能通过电阻箱消耗，避免冲顶、蹲底等安全隐患，同时保障平层精准度。

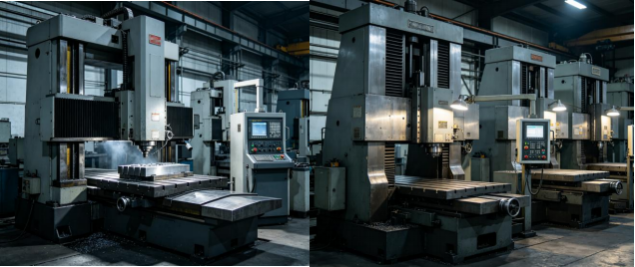

●工业机床领域：龙门刨床、铣床、数控机床等，需快速启停和精准定位，制动电阻箱辅助实现平稳制动，避免设备损坏，同时确保加工精度。

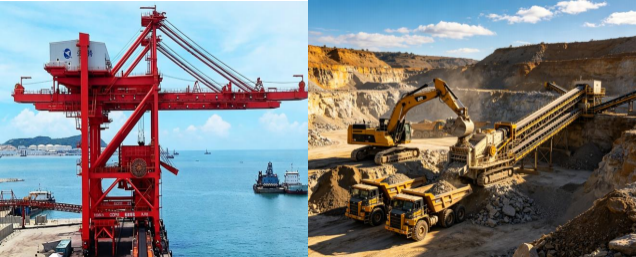

●其他特殊场景：港口、矿山等恶劣工业环境，以及不允许再生电能回馈电网的场景（如孤立电网、敏感设备），制动电阻箱可将电能完全消耗，避免干扰电网运行。

三、选型要点

选型的核心是匹配设备制动需求和运行环境，重点关注4点：

• 功率匹配：电阻箱额定功率需略高于设备实际制动功率，预留10%-20%余量，应对瞬时过载。

• 阻值适配：根据设备制动需求，选择串联/并联组合的电阻类型，确保阻值精准匹配，避免制动效果不佳。

• 散热能力：连续制动场景需选择强制风冷或水冷型号，避免电阻过热导致阻值漂移、设备损坏。

• 防护等级：恶劣环境（高温、高湿、多尘）需选择IP54及以上防护等级，配备防腐、耐高温涂层。

四、市场动态

随着新能源及工业自动化领域的快速发展，制动电阻箱正向高功率密度、模块化及智能化方向迭代升级。若需适配高功率、大电流场景，可重点了解奥创品牌MBRB及LBRB系列制动电阻箱，该系列产品由波纹电阻器组合而成，广泛适用于制动设备、试验测试设备，以及电梯、提升机、带式输送机、油田磕头机等各类工业设备。

该系列产品工作电压范围为0V~~2000V，额定功率覆盖1KW~20KW，生产时按高于同行或客户要求1.2倍以上的余量设计，可实现长时间稳定负载运行。产品选用优质高稳定材质，电阻线径同样高于同行1.2倍以上，有效避免电阻烧断、开路等问题，运行性能更稳定；同时具备体积小、重量轻的优势，安装与移动便捷。此外，产品配备全面的测试系统，确保各项指标符合客户要求,目前已服务多家国内知名大型企业，凭借可靠品质获得一致好评，并达成长期持续合作。
