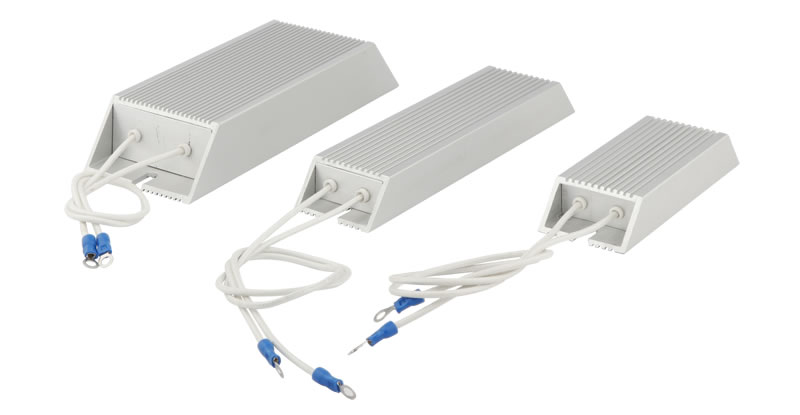

西门子G120变频器怎样选择制动电阻

每一款功率单元对应一款制动电阻，最重要的是阻值是有要求的，不能小于样本给出的阻值，阻值小了，容易烧变频器，制动电阻功率小了，会报过压或转矩不足。

7.5kW选的制动电阻是推荐：750W/75Ω的。

如果选择了制动电阻，p219必须设置，不然p1531里的值很大，会致使电阻烧坏。

将合适的制动电阻接在DCP和R2上，将P219设为实际连接的电阻功率，将P1240设置为0，将P1280设置为0

所以，从电阻阻值和p219参数上查询，是否有问题。

手册中给出的制动电阻是制动投入的时长与运行时间的比值小于等于5%，你的工况，如果它们的比值小于5%，在这个范围内，可以按手册中的选择。这样制动电阻的在短时制动过程中，制动电阻的温升还达不到其额度温升，而在制动后的停歇时间又较长，这时制动电阻的温度完全可以降至环境温度。

手册上峰值功率是指制动电阻长时接通的功率，制动电阻额定功率是指制动电阻接通时长占运行时长的 5% 的功率消耗。即峰值功率的 5%。

如果比值大于5%，那可以按下面的计算方式根据工况计算。
