RXG20型线绕波纹电阻器的参数及作用
RXG20型线绕波纹电阻器采用陶瓷管作为骨架，波纹状合金电阻丝为立式波纹均匀地绕制在骨架上，有利于散热减低寄生电感量，表面有耐高温的绝缘涂料，具有功率大、耐过载能力强、耐电压、高安装方便，具有良好散热能力。
RXG20型线绕波纹电阻器可用于变频器制动，伺服系统，源灯电器。由于RXG20型线绕波纹电阻器采用特制波状扁丝绕制，结合紧密，散热量好，并且工作时无噪音、无干扰、不产生对人有害磁场。生产是有严格工艺要求。表面立式波纹有利于散热减少寄生电感量，并选用高阻燃无机涂层，有效保护电阻丝不被氧化，延长使用寿命。
广泛运用于变频器、电梯、起重机、轧机、拉丝机、离心机、负载试验、老化试验。

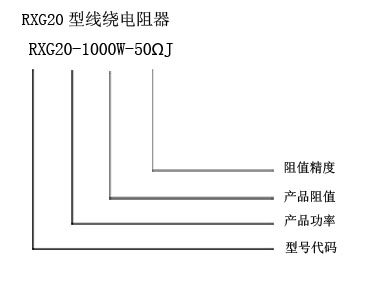

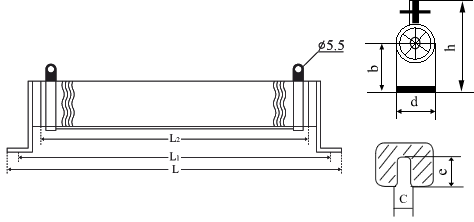

RXG20型线绕波纹电阻器技术参数：
功率范围： 50W-3000W
阻值范围： 2Ω-1KΩ
额定温升： ≤430℃
电极与安装架之间耐压：3KV
防护等级：IP：00
额定功率下阻值变化≤±5%
短时负荷能力：10倍功率6秒
环境温度：-55℃+315℃
RXG20型线绕波纹电阻器的允许负荷和环境温度的关系
RXG20型线绕波纹电阻器主要应用场合：
行车上的变频器使用制动电阻是用来防止电机处于发电状态时导致变频器直流母线电压超过允许值。具体情况是：
1、变频器正常母线电压为540V(AC 380V机型）,当电机处于发电状态时，该母线电压会超过540，最大允许700-800V，这个电压长期或频繁超过最大值将损坏变频器，所以用制动单元和制动电阻进行能量消耗，防止母线电压过高损坏变频器
2、电机有两种情况会由电动状态转为发电状态：
A、大惯量快速减速或太短的减速时间
B、提升负载下行时一直处于发电状态
3、具体对于行车来讲：
A、主起升和付起升对应B，即提升下行，由于下行期间电机一直处于发电，所以必须选择制动单元和电阻，且功率比较大
B、大小车行走对应于A，因为一般情况下，行车行走不会快速加减速，但出现严重问题时才会快速停车，所以有些行车不配置制动单元和电阻，如考虑应急情况下快速停车，才会选配。由于工作时间也比较短，也不是经常性发生，所以电阻的功率一般不大
4、流过电阻的电流可以用以下公式计算
U/R，U一般为710-750V，各个厂家设计不太一样，可以按照750V来考虑。
R为制动电阻的阻值，以R3为例：流过R3的最大电流＝750/22＝34A，注意该电流为瞬间电流，非长期电流，维持时间很短，所以不要按照长期34A来选。同理R4的电流大概也有17A, 1.5的线显然偏小，而且强度也不够，所以从长期安全角度看，应该放大一点，用4平方就可以了。当然8平方更好，更安全。
