■ 产品简述及特点
片式（厚膜，无感设计）高压电阻器，采用0.635mm/0.80mm/1.0mm等厚度，96%含量的陶瓷基片。

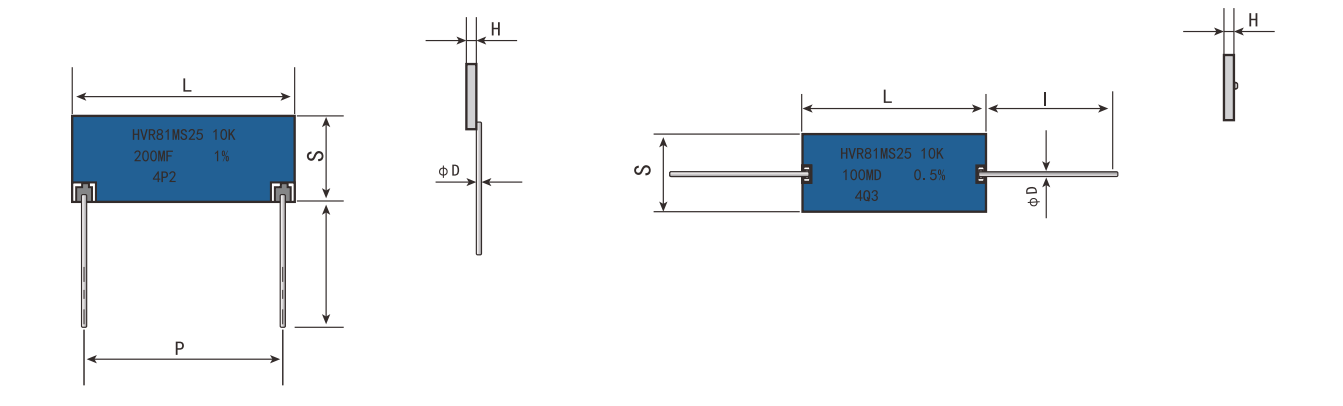

■ 产品尺寸图

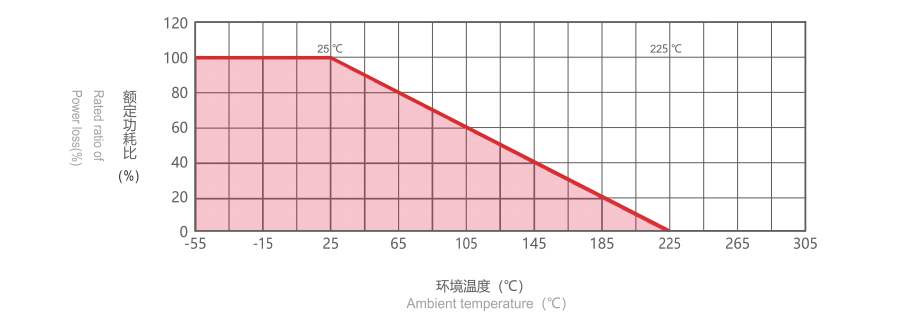

■ 降额曲线图
◆ 产品尺寸表尺寸单位：mm
型号 | 功率W（25℃） | 尺寸（MM） | 最大工作电压（KV） | 阻值公差 | |||||
| L±2 | S±2 | P±0.5 | H±1 | I±5 | D±0.2 | ||||
| 0510 | 1/4 | 5.0 | 10 | 3.0 | 2.0 | 10 | 0.6 | 7 | D（±0.5%） F(±1%) G(±2%) J(±5%) K(±10%) M（±20%） |
*备注 客户有特殊要求，可以协商定制。
■ 性能指示
试验项目 | 性能要求 | 试验方法 |
短时间过负载 | △R≤±(0.2%R+0.1Ω) | 5倍额定功率，但不超过1.5倍最大持续工作电压，连续5S |
绝缘电阻 | ＞1000M |
|
介质耐压 | 1000VDC，60秒钟 | |
负载稳定性 | △R≤±(0.5%R+0.1Ω) | 1000小时额定功率（室温） |
冷热冲击 | △R≤±(0.2%R+0.1Ω) | Mil-Std-202，方法107，条件C |
防潮能力 | △R≤±(0.4%R+0.1Ω) | Mil-Std-202，方法106 |
工作环境温度 |
| -55°C~225°C |
■ 客户选型 例如：HVR81MS2510K100MF（HVR81, 门字型，单色涂层，尺寸 25×10，±100ppm/℃，100M,±1%）
HVR81 | M | S | 2510 | K | 100M | F |
产品型号 | 外形结构 | 封装外观 | 尺寸（长*直径） | 温度系数 | 阻值 | 精度 |
A=轴向 M=门字型 | S=单面涂层 D=双面包封 | 5010=50×10 2510=25×10 | J=±200PPM K=±100PPM L=±50PPM M=±25PPM | 10K2=10.2KΩ 1M=1MΩ 1G5=1.5GΩ | D（±0.5%） F(±1%) G(±2%) J（±5%） K(±10%) M(±20%) |
