■ 产品简述及特点
电阻基体采用 95% 以上的高品质陶瓷，电阻膜层采用贵金属银、钌、钯等成分浆料，硅树脂和玻璃介质封装，引出端采用镀锡铜针；经 850 ℃高温烧结而成，导热好，电性能稳定，具有耐高压、无感、耐脉冲、高稳定性、耐潮湿，可在空气、高压油、环氧树脂中使用。
1、额定功率范围：1/4W~12W。
2、耐压范围：AC 7KV~AC 32KV 50Hz/5s。
3、精度范围：±0.5%± 1% ± 2% ± 5% ± 10% ± 20%。

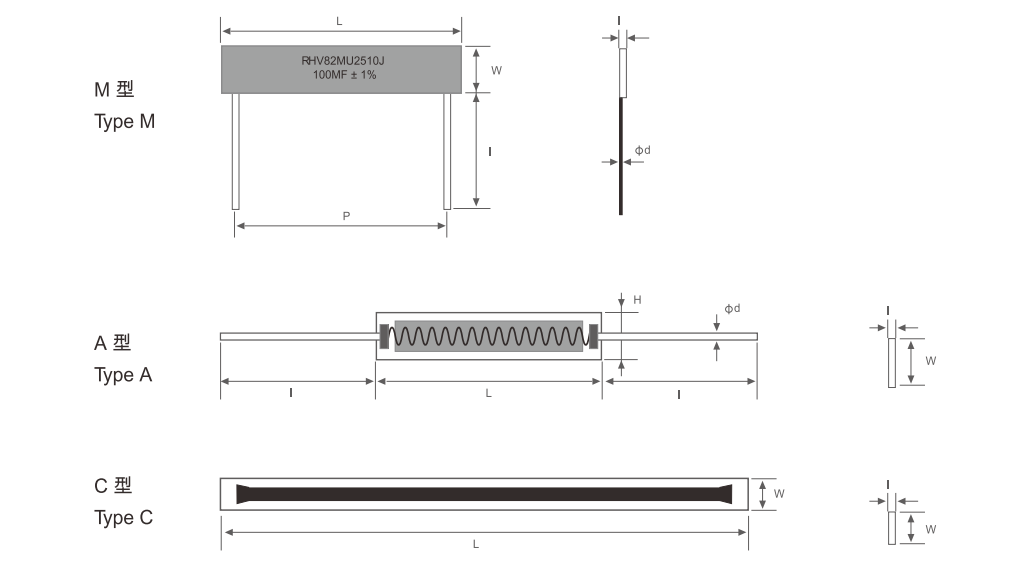

■ 产品尺寸图

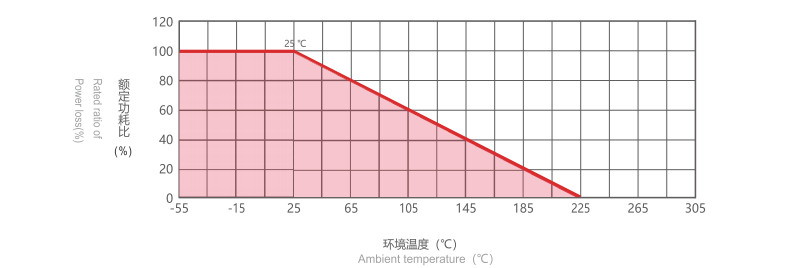

■ 降额曲线图
◆ 产品尺寸表尺寸单位：mm
型号 | 功率W（25℃） | 尺寸（MM） | 最大工作电压（KV） | 结构颜色 | 阻值公差 | |||||
| L±2 | W±2 | P±0.5 | H±1 | I±5 | φd±0.2 | |||||
| 0510 | 1/4 | 5.0 | 10 | 3.0 | 2.0 | 10 | 0.6 | 7.0 | MU MZ MY ML A AL C CL | D（±0.5%） F(±1%) G(±2%) J(±5%) K(±10%) M（±20%） |
*备注 客户有特殊要求，可以协商定制。
■ 性能指示
试验项目 | 性能要求 | 试验方法 |
短时间过负载 | △R≤±(0.2%R+0.1Ω) | 5倍额定功率，但不超过1.5倍最大持续工作电压，连续5S |
绝缘电阻 | R≥1000M Ω | DC 1000V |
介质耐压 | 无击穿或飞弧 | VDC 1000V 50Hz，5S |
负载稳定性 | △R≤±(0.5%R+0.1Ω) | 1000小时额定功率（室温） |
冷热冲击 | △R≤±(0.2%R+0.1Ω) | Mil-Std-202，方法107，条件C |
防潮能力 | △R≤±(0.4%R+0.1Ω) | Mil-Std-202，方法106 |
工作环境温度 | △R≤±(0.2%R+0.1Ω) | -55°C~225°C |
■ 客户选型 例如：HVR82MU2510K100MF（HVR82, 门字型，蓝色，尺寸 25×10，±100ppm/℃，100M,±1%）
HVR82 | MU | 2510 | K | 100M | F | |
产品型号 | 结构&颜色 | 尺寸（长*直径） | 温度系数 | 阻值 | 精度 | |
外形结构 A=轴向 C=无引线 M=门字型 | 封装外观 L=绿介质 U=蓝色环氧 Z=黑色环氧 Y=黄色环氧 | 5010=50×10 2510=25×10 | J=±200PPM K=±100PPM L=±50PPM | 10K2=10.2KΩ 1M=1MΩ 1G5=1.5GΩ | D（±0.5%） F(±1%) G(±2%) J（±5%） K(±10%) M(±20%) | |
