如何选择绕线电阻及与膜式电阻的优劣区别？

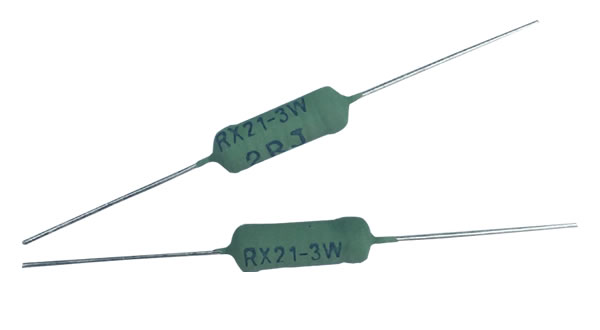

一、什么是线绕电阻？
线绕电阻是固定电阻的一种。线绕电阻器是用电阻丝绕在绝缘骨架上构成的。电阻丝一般采用具有一定电阻率的镍铬、锰铜等合金制成。绝缘骨架是由陶瓷、塑料、涂覆绝缘层的金属等材料制成管形、扁形等各种形状。电阻丝在骨架上根据需要可以绕制一层，也可绕制多层，或采用无感绕法等。绕线电阻主要适用于精密仪表、电讯仪器、电子设备等交直流电路中作分压、降 压、分流及负载电阻用。

绕线电阻的特点：
1、电阻丝选用铁铬铝、康铜、锰铜、镍铬等合金材料制成，具有很好的稳定性和过负载能力。
2、电阻丝同焊脚引线之间采用压接方式，应用时如负载出现短路现象，可迅速在压接处熔断，保护电路。
3、由于采用工业高频电子陶瓷外壳和高温材料封装，所有具有优良的绝缘性能，电阻可达100MΩ以上，且散热好，功率大。
4、电阻丝被严密包封于陶瓷电阻体内部，具有优良的阻燃、防爆特性。

绕线电阻特性：
1、不燃性绕线涂装电阻器
2、耐高压冲击
3、散热快
4、短时间过负载性能好
5、低杂音
6、阻值经年无变化
7、误差范围：±5%，±2%，±1%
8、功率范围：1/2W~20W

绕线电阻的优势与不足：
绕线电阻器的优点：阻值精度极高，工作时噪声小、稳定可靠，温度系数小，能承受高温，在环境温度170℃下仍能正常工作。
绕线电阻器的缺点：体积大、阻值较低，大多在100KΩ以下。另外，由于结构上的原因，其分布电容和电感系数都比较大，不能在高频电路中使用。

绕线电阻应用领域：
绕线电阻器主要用来在低频交流电路中发挥降压、分流、负载、反馈、转能、匹配等作用，或在电源电路中起到吸收器和分压器的作用，也可用作震荡回路和变压器内衰减调整及脉冲形成电路中的分流器。此外，也可用于整流器中滤波级电容器的放电和消火花。同时可广泛应用于家电、医疗设备、汽车行业、铁路、航空、军用设备仪器等领域。

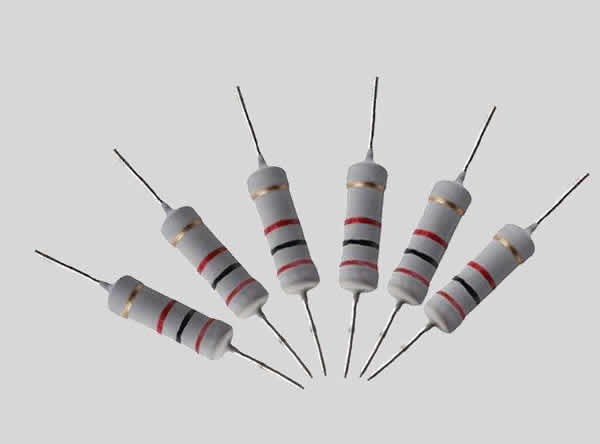

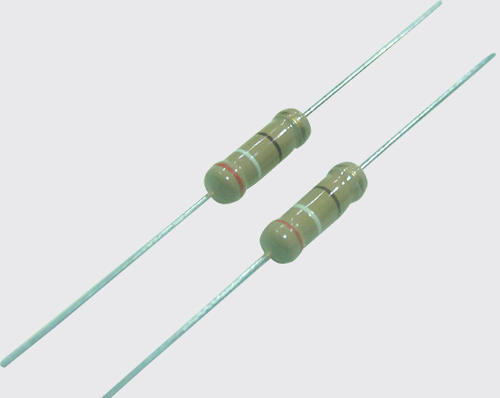

二、金属膜电阻器

用真空蒸发的方法将合金材料蒸镀于陶瓷棒骨架表面。 金属膜电阻比碳膜电阻的精度高，稳定性好，噪声，温度系数小。在仪器仪表及通讯设备中大量采用。

金属膜电阻器是膜式电阻器（FilmResistors）中的一种。它是采用高温真空镀膜技术将镍铬或类似的合金紧密附在瓷棒表面形成皮膜，经过切割调试阻值，以达到最终要求的精密阻值，然后加适当接头切割，并在其表面涂上环氧树脂密封保护而成。由于它是引线式电阻，方便手工安装及维修，用在大部分家电、通讯、仪器仪表上。

金属膜电阻器就是以特种金属或合金作电阻材料，用真空蒸发或溅射的方法，在陶瓷或玻璃基本上形成电阻膜层的电阻器。这类电阻器一般采用真空蒸发工艺制得，即在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。刻槽和改变金属膜厚度可以控制阻值。它的耐热性、噪声电势、温度系数、电压系数等电性能比碳膜电阻器优良。金属膜电阻器的制造工艺比较灵活，不仅可以调整它的材料成分和膜层厚度，也可通过刻槽调整阻值，因而可以制成性能良好，阻值范围较宽的电阻器。

金属膜电阻性能参数：
温度系数：±100PPM/℃
功率负荷大、电流噪声小
稳定性能，高频性能好
工作温度范围：-55℃～+155℃
精度：0.25［%］，0.5［%］，1［%］，5［%］
阻值范围：1Ω～10MΩ
标称阻值：E-96
包装方式有带装、散装

金属膜电阻特点：
1、高热传导瓷心
2、高稳定性金属皮膜
3、压合良好之高信赖性端帽
4、高绝缘及耐溶剂之环氧树脂涂漆
5、符合MIL&EIA规定之标准色码带
6、焊锡性良好的导线（根据客户要求可以做铜线引脚和镀锡铜包钢线引脚）

三、碳膜电阻器

将结晶碳沉积在陶瓷棒骨架上制成。碳膜电阻器成本低、性能稳定、阻值范围宽、温度系数和电压系数低，是目前应用最广泛的电阻器。

四、金属氧化膜电阻器

在绝缘棒上沉积一层金属氧化物。由于其本身即是氧化物，所以高温下稳定，耐热冲击，负载能力强。

五、绕线电阻和膜式电阻的区别

膜式电阻：是在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。改变金属膜的厚度可以控制阻值。这种电阻和碳膜电阻相比：体积小、噪音低、稳定性好，但成本较高，金属膜电阻色彩亮丽，又可细分为高频、高压、精密的多种类型。多应用在精度要求较高的场合。

线绕电阻：线绕电阻器阻值精确、工作稳定、温度系数小、耐热性能好、功率较大但其电阻值较小，分布电感和分布电容较大，制作成本也较高。适用于低频且精确度要求高的电路。
1、线绕电阻可以做得阻值很小、也可以做的误差很小，用在比较精密的场合。
2、线绕电阻是线圈形式，有一定的电感量和电容量，不适用于频率较高的电路里。
3、线绕电阻耐热性能比较好，适用于制做大功率电阻，高温时不易烧坏。
