电阻元器件源头厂商-奥创电子今天为大家讲讲在激光设备高频高压回路中HVD82U无感厚膜电阻的设计方案，想要获取高压电阻湿热可靠性测试报告、现场爬电故障整改方案及高压分压、限流、泄放电阻选型、非标定制需求，欢迎留言对接技术工程师一对一解答！

一、设计概述

激光设备高频高压回路主要为激光泵浦、谐振腔、高压脉冲触发模块提供高频高压驱动能量，工作频率普遍达数十kHz至数MHz，同时存在瞬态高压冲击、高频开关噪声、寄生参数干扰等问题。传统绕线电阻存在寄生电感大、高频响应差、高压易击穿、瞬态响应滞后等缺陷，极易造成回路波形畸变、器件过热击穿、激光输出功率不稳定等故障。

采用HVD82U低电感无感电阻作为核心功率与采样器件，依托其平面对称电流布局、超低寄生电感、高压耐受、温漂稳定的核心特性，优化激光高频高压回路的阻尼吸收、电压采样、尖峰抑制、负载匹配电路，彻底解决高频工况下寄生参数引发的信号失真、电弧放电、器件损耗过大等问题，保障激光设备高压回路高频工作的稳定性、精准性与安全性。

二、HVD82U无感电阻核心参数与适配优势

2.1核心电气参数

寄生电感：亚nH级，近乎无感，彻底规避高频工况下感抗叠加问题；

高压耐受等级：最高支持10kV级高压，可抵御激光回路短时瞬态高压冲击；

工作温区：-55℃~125℃，适配激光设备长时间连续工作的高温环境；

结构特性：一体化封装、玻璃釉绝缘保护层，无绕线结构，无爬电、电弧击穿隐患；

稳定性：低温漂、低噪声，高频信号采样无失真、无延迟。

2.2工况适配优势

激光高频高压回路电流遵循“最小电感路径”传输规律，普通电阻的寄生电感会大幅改变回路阻抗特性，导致高频脉冲波形畸变、开关尖峰放大。HVD82U采用平面对称电流布局，电流正反磁通相互抵消，从结构上消除寄生电感，完美适配高频脉冲、瞬态高压的工作场景，同时可兼顾功率限流、电压采样、尖峰吸收三重功能，简化电路架构。

三、电路整体设计方案

3.1核心设计原则

低寄生原则：最小化功率回路环路面积，抑制寄生电感、寄生电容，匹配HVD82U无感特性；

高频稳定原则：所有配套器件均选用高频专用型号，杜绝高频响应滞后、信号衰减；

高压安全原则：强化绝缘、防爬电、防电弧设计，适配激光高压瞬态冲击工况；

抗干扰原则：功率回路与信号采样回路物理隔离，规避高频功率噪声干扰采样精度。

3.2分模块电路设计

3.2.1高压阻尼吸收电路

激光高频高压开关回路在器件开通、关断瞬间会产生高频高压尖峰，极易击穿开关管、谐振电容等核心器件。

电路架构：在高压开关管（MOSFET/IGBT）漏源极两端，并联HVD82U无感电阻与高频高压电容（100nF/2kVX7R高频电容）串联支路，同时反向并联超快恢复高压二极管。

工作原理：开关管关断瞬间产生的瞬态高压尖峰，通过HVD82U无感电阻快速泄放能量，超低寄生电感可保证尖峰信号无延迟吸收，避免尖峰叠加谐振；高频电容抑制电压突变，二极管阻断反向高压回流，三者配合实现高频高压尖峰的快速、彻底吸收，保护功率器件。

3.2.2高精度高压采样电路

激光输出功率的精准调节依赖高压回路电压的高精度采样，传统分压电阻因寄生电感存在，高频工况下采样波形畸变、相位偏移，导致闭环控制失调、激光功率波动。采用双HVD82U无感电阻对称分压架构，实现高频高压精准采样。

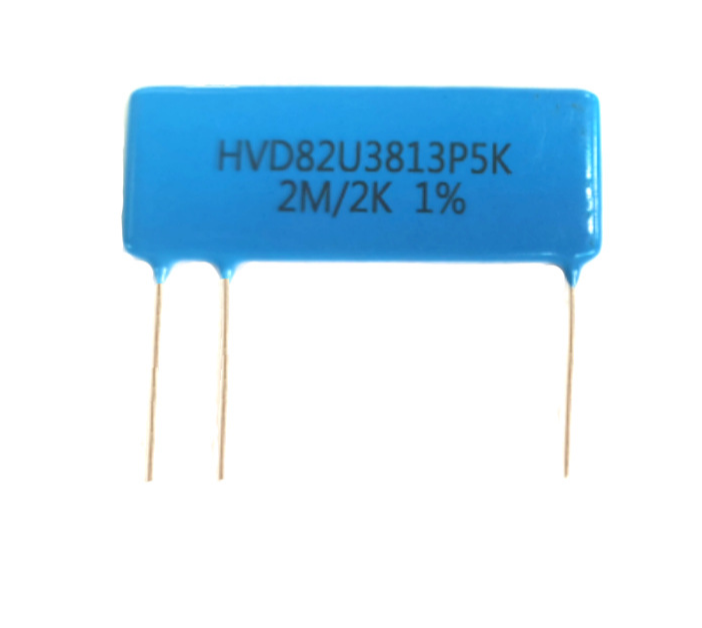

电路架构：选用两只同规格、同精度（1%）HVD82U无感电阻，组成高压分压采样网络，高压端串联大功率HVD82U电阻降压，低压端串联小阻值HVD82U电阻匹配，采样信号接入后级运放与主控芯片。设计要点：分压电阻对称布局，保证高频信号相位一致；采样差分走线等长等距，长度偏差控制在50μm以内，确保10MHz高频工况下CMRR≥80dB；保证长期工作采样精度无漂移。

3.2.3负载限流匹配电路

激光谐振腔、泵浦源负载为非线性负载，高频高压供电过程中易出现电流冲击、阻抗失配问题，导致回路谐振异常、激光出光不稳定。本模块采用HVD82U无感电阻串联主功率回路，实现高频限流与阻抗匹配。

电路架构：在高压储能电容与激光负载之间串联大功率HVD82U无感电阻，作为高频限流阻尼电阻，同时并联小型高频去耦电容（220nF），滤除高频杂波。

工作优势：HVD82U无感特性可避免高频电流流经电阻时产生附加感抗，保证回路阻抗稳定，抑制高频电流振荡；同时可缓冲负载接通/断开的瞬态电流冲击，保护激光负载与前级高压逆变模块，提升整机谐振稳定性。

四、PCB布局低电感优化设计

4.1功率回路布局优化

极致压缩功率环路面积：将HVD82U电阻、高压电容、开关器件、续流二极管紧密排布，功率走线短、直、粗，最大限度降低PCB寄生电感；

高频电流优先遵循最小电感路径布线，避免走线弯折、绕路，杜绝多余寄生参数引入；

高压功率区域与低压信号区域严格分区，间距满足高压绝缘要求，防止高压爬电、串扰。

4.2采样回路布局优化

功率走线与采样走线完全物理隔离，严禁共用铜箔、过孔，功率电流与检测电流路径独立；

采样差分走线对称、等长、平行布置，紧贴完整地平面，降低共模干扰与寄生电容；

采样器件就近布置，缩短采样走线长度，减少高频信号衰减与相位偏移。

4.3接地与滤波设计

采用单点接地方式，功率地与信号地分开走线，单点汇接，避免地电位差引发的干扰；

在主控芯片、采样运放电源引脚就近布置100nF高频去耦电容，配套电源引脚采用双过孔接地，提升滤波效果；

高压区域铺铜简化，避免大面积铺铜产生寄生电容，影响高频回路稳定性。

五、器件参数选型明细
