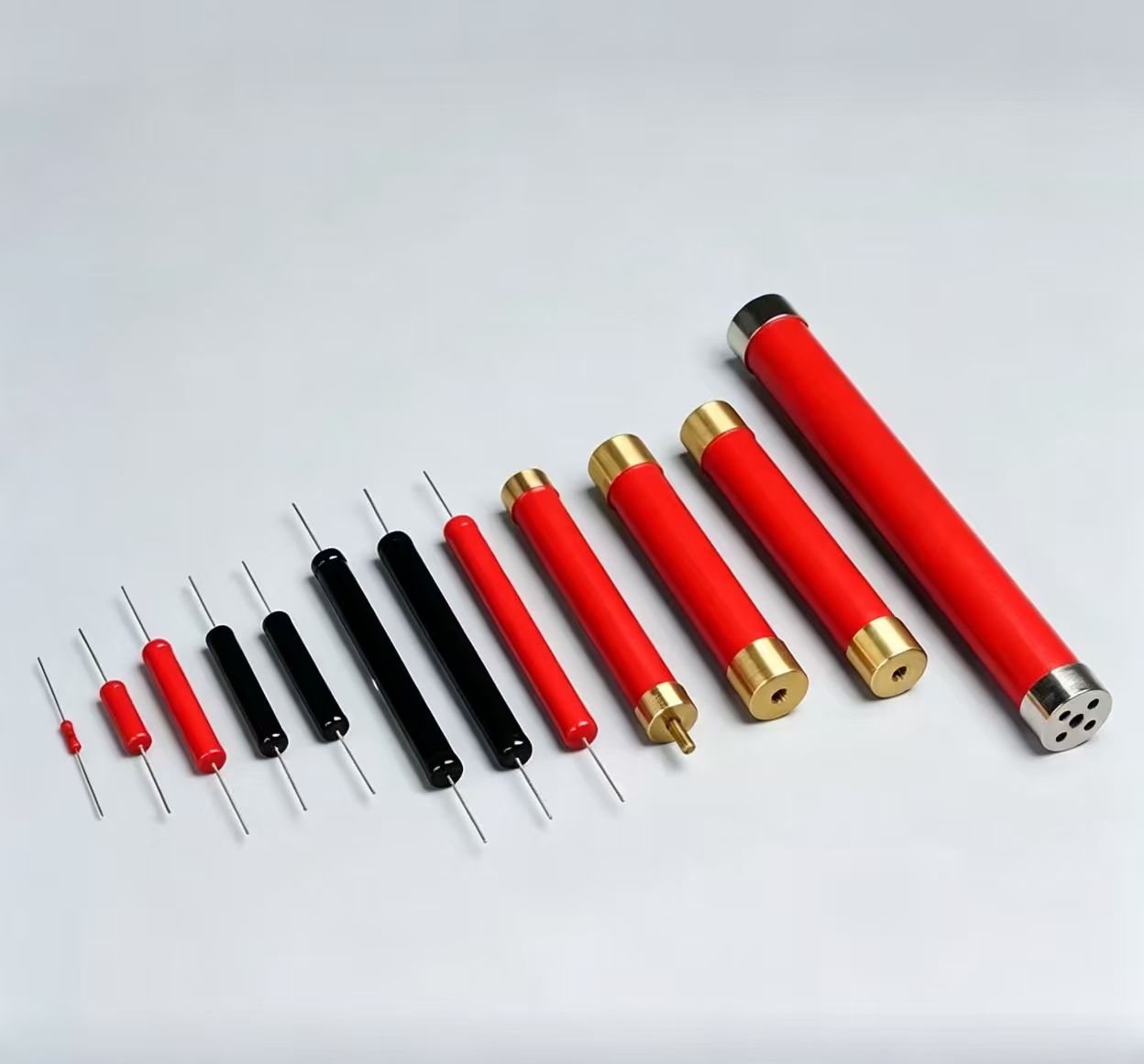

为什么高压电阻器通常设计成细长型或螺旋状结构？

高压电阻器之所以普遍采用细长直条或螺旋绕线的结构设计，核心目的是为了满足高压工况下严苛的电气绝缘要求，通过物理形态的改变来规避高压爬电与击穿故障。这种设计是高压电阻区别于普通低压电阻的关键，其原理与优势主要体现在以下三个层面：

一、拉长爬电距离

在高压环境下，电阻失效的首要诱因是沿面放电（即“爬电”）和空气击穿。细长结构在有限的体积内大幅拉长了电阻体的表面放电路径（爬电距离），使得单位距离承受的电场强度显著降低，从而有效杜绝了短距离电弧闪络和表面绝缘层碳化。而螺旋结构则是一种空间优化的智慧，它将电阻线材紧密缠绕，在紧凑的物理体积中最大化了有效的电气长度，既避免了设备过于庞大，又能完美契合高压工况对爬电距离和电气间隙的硬性指标。

二、提升耐压上限

电阻的耐压能力直接取决于其爬电距离。电压越高，所需的安全绝缘距离就越长。细长与螺旋结构通过延长导电通路的表面长度，让高压在电阻体上呈现出均匀的梯度分布，避免了局部电场过度集中。如果采用短粗结构，电气距离不足会导致高压瞬间集中在极小区域，极易引发绝缘击穿和电阻体烧蚀。这种长路径设计有效分散了高压电场，从根本上杜绝了端部闪络和局部过压击穿，直接决定了电阻的耐压上限。

三、避免热击穿风险

除了电气性能，这种结构设计还带来了显著的散热优势。更长的结构意味着更大的表面积，能够有效降低高压高负载运行时的温升，减少因温度过高导致的阻值热漂移。同时，螺旋结构能够将热量分散在更大的区域内，规避了局部过热点的形成，从而降低了热击穿的风险，使其能够从容应对高压电阻持续工作的严苛工况。

总结

高压电阻细长/螺旋结构的本质是以延长爬电距离、均匀电场分压为核心，直接解决高压工况下的爬电、闪络、击穿问题，结构长度直接决定电阻的耐压上限，是保障高压电阻绝缘性能、避免电气击穿失效的核心结构设计。均匀分压，避免局部过压击穿高压电阻需承担系统高压分压，长路径结构可让电压沿电阻体均匀梯度分布，不会出现局部电场集中、电压过载的情况。若采用短粗结构，电气距离不足，高压会集中在极小区域，瞬间击穿绝缘、烧蚀电阻体，造成短路失效。
